calypsoCALYPSO为测量技术

规则几何要素

calypsoCALYPSO为测量技术领域引入了一个革命性的编程方法。该软件的操作界面面向待测特征，提供了无与伦比的使用便利性。通过选择CAD设计模型中的特征，您可直观地创建测量程序并直接从CAD模型里获得尺寸、形状和位置公差值。CALYPSO

多个任务  一种工具

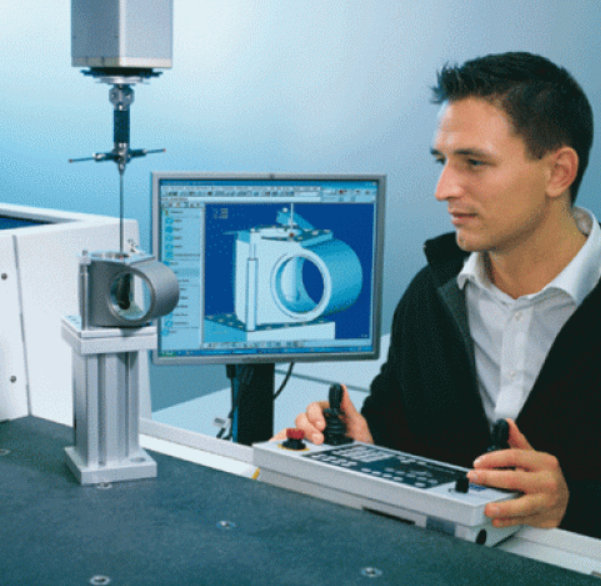

不管是手动还是CNC测量，在线还是离线编程，CALYPSO都能应对自如。CALYPSO支持多探头测量，兼容蔡司推出的所有探头和测量功能。通过I++DME界面，CALYPSO允许您控制非蔡司测量系统，例如三维测量机、关节臂测量机、激光跟踪仪和电脑断层扫描系统。

无碰撞  全自动

通过轻点鼠标定义工件的特征和相关公差值后，CALYPSO将自动生成相应的测量策略，生成的策略您也可以随时修改或是应用于其他的特征。CALYPSO确保在不发生任何碰撞的前提下驱动测针在工件周围快速移动，然后快速直接地接近零件特征–让您可以轻松处理其他任务。

动态的迷你方案

CALYPSO的分层式设计和面向特征编程的能力让您拥有针对生产流程安排测量计划的灵活性。例如，您可以中断正在运行的测量任务，快速开始另一个零件的测量。而被中断的测量则可在稍后轻松得到恢复。利用VASTNavigator，进行更智能的扫描。CALYPSO支持蔡司第五代扫描技术–VASTNavigator。VASTNavigotor可避免不必要的操作中断，让您采用较优的方式和移动路径，一气呵成地完成测量任务。切线方向接近是其默认设置。完整集成智能技术，CALYPSO能够根据所需精度要求，自动判定较高扫描速度。

可选接口：可直接处理IGES2D/3D、VDA2D/3D、STEP3D、DXF2D、PMI和FTA。

可选直接接口：ParaSolid、CATIAV4、CATIAV5、ProEngineer、UniGraphics、Inventor、SolidWorks

CALYPSO可选包

扩展组件：特殊应用工具

CALYPSOcurve

测量并计算二维和三维曲线。可检测的特征：曲线斜率、凸轮行程、曲线长度、曲线形状、曲面面积等。应用领域：曲轴，凸轮轴，涡轮叶片，传动装置。

CALYPSOfreeformsurfaces

自由曲面的测量。与理论值的偏差将会用颜色标注。典型的应用领域包括医疗技术、模具制造和发动机制造，这些领域除了规则几何尺寸之外，还需要检测众多的自由曲面。

CALYPSOpreset

预设放电电和加工工具。进行手动测量时，将通过导航工具全程为用户提供指导。可存储较常用的测量方案。CNC扩展组件可用于方形和圆形等规则几何尺寸。

CALYPSOPCM

通过菜单引导方式对支持参数的测量操作进行控制。经过CALYPSOPCM参数化后，测量方案能够高效测量工件之间的差异。

myCALYPSO

myCALYPSO将您的测量机变成灵活的标准量具。例如测量内径或高度这样的标准测量任务可被存储为宏，之后通过轻点几下鼠标即可重新加载它们。

CALYPSOsimulation

虚拟碰撞监视。零件、夹具、测针、探头、底板、转台、测量范围和整台测量机，都可在CAD窗口中进行模拟。结合使用CALYPSOplanner，可离线远程生成和模拟整个测量的运行。

CALYPSO/qs-STATexport

实现以Q-DAS格式导出测量结果，以便在qs-STAT统计程序中对结果进行分析。CALYPSOqs-STATexport可将CNC得到的CALYPSO测量结果文件转换成Q-DAS描述和结果文件。使用qs-STAT软件，您就可以从统计学角度评估生产流程。

CALYPSOplanner

离线版本的CALYPSO。使用CALYPSOplanner离线编写测量程序。您的测量机不会被CALYPSOplanner占用，您可以同时运行其他的测量任务。CALYPSOplanner可以保存已编写完成的测量程序。之后它们能随时被加载在CALYPSO上运行。结合使用CALYPSOsimulation，可离线远程生成和模拟整个测量的运行。

FACSautomation

FACS(柔性自动化和控制系统)可将测量单元整合进CIM自动化环境。FACS可建立起测量单元和过程控制计算机之间的联系，允许您从定制化的用户界面启动测量程序。
